Настройка подключения дисплея QR-кодов Mertech (терминалы оплаты СБП)¶

Инструкция по настройке подключения дисплея QR-кодов/терминалов оплаты СБП Mertech к кассовой программе

Дисплеи QR-кодов (терминалы оплаты СБП) предназначены для удобства приема платежей через СБП (систему быстрых платежей). Они отображают QR-код, который в последствии необходимо отсканировать камерой телефона или через банковское приложение. Такой способ оплаты носит название “куайринг” (или “куаринг”)

Кассовая программа GBS.Market поддерживает прием оплаты через СБП и вывод QR-кодов на предназначенные для этого устройства от производителя Mertech.

Mertech представляет два типа устройств:

дисплеи QR-кодов – устройства без NFC
терминалы оплаты СБП – устройства с NFC

Важно Поддержка QR-дисплеев доступна с версии 6.5.0.2080 и новее.

Полезные материалы

Внешний вид дисплея QR-кодов от Mertech

Физическое подключение дисплея QR-кодов¶

Подключите дисплей QR-кодов в кассовому компьютеру, на который установлена GBS.Market. Дисплей подключается через USB-порт, но в системе определяется как COM-порт. Т.е. дисплей работает в режиме эмуляции COM-порта.

В диспетчере устройств проверьте, что появилось новое устройство в разделе Порт (COM и LPT).

Полезно Устанавливать драйвера для такого устройства скорее всего не потребуется. Обычно дисплей сразу готов к работе после подключения и настройки в программе.

В нашем случае дисплей QR-кодов определился как COM3. Запомните номер порта – он пригодится в дальнейшей настройке.

Настройка подключения в GBS.Market¶

После подключения дисплея QR-кодов к компьютеру, можно перейти к настройке кассовой программы GBS.Market.

На главной форме откройте в меню Файл – Настройки – Оборудование. Затем перейдите на вкладку “Дисплей покупателя” и разверните блок настроек “Дисплей для QR-кода”.

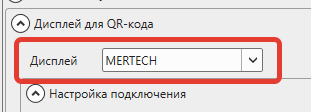

Далее в разделе “Дисплей” укажите тип “Mertech”.

Затем в блоке “Настройка подключения” нажмите кнопку “Настроить” и в появившемся окне выберите тот COM-порт, который появился в диспетчере устройств после подключения дисплея к кассовому компьютеру.

После указания порта – нажмите “Сохранить”.

Проверка связи с дисплеем QR-кодов Mertech¶

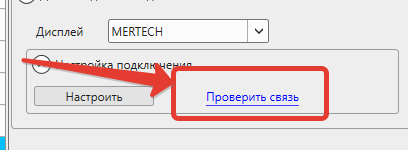

После настройки подключения к дисплею, нажмите “Проверить связь”. Программа отправит команду на дисплей для отображения тестового QR-кода.

Если все сделано верно – на самом дисплее отобразится QR-код.

Сохраните и закройте настройки – конфигурирование дисплея QR-кодов Mertech завершено и он готов к работе.

Работа в реальных условиях¶

Перед тем, как использовать дисплей QR-кода от Mertech в работе, убедитесь, что вы настроили прием оплаты через СБП (систему быстрых платежей) в кассовой программе GBS.Market.

Полезные материалы

Процесс оплаты через "куайринг"¶

В статье процесс оформления продажи с оплатой через СБП описан более подробно. Здесь лишь покажем работу самого дисплея в процессе приема оплаты через СБП.

Вместе с выводом QR-кода для оплаты на экран компьютера, программа, в случае подключения дисплея QR-кодов, передаст код и на него.

Ниже показан QR-код, который выведен на дисплей Mertech. Под QR-кодом отображается и сумма к оплате.

QR-код для оплаты через СБП на дисплее

Платеж успешно проведен¶

Кроме отображения QR-кода дисплей может отображать статус платежа: успешно или неуспешно. На скриншоте ниже показано изображение, которое появляется на экране дисплея в случае удачной оплаты через СБП,

После успешного проведения платежа программа покажет уведомление, а продажа будет сохранена.

Ошибка проведения платежа¶

Если в процессе оплаты возникла ошибка или покупатель отказался от оплаты – на дисплее отобразится соответствующее изображение.

Если в процессе оплаты возникла ошибка, то программа отобразит сообщение сотруднику о возникшей ошибке в процессе оплаты через СБП. Продажа в таком случае не будет сохранена и можно будет попробовать повторить оплату.
