Подключение ККМ Штрих-М (через драйвер 4.* и 5.*)¶
В статье описан процесс настройки подключения касс Штрих-М через драйвер ККТ
В этой статье описан процесс подключения онлайн-кассы (ККМ, фискального регистратора) производства Штрих-М через драйвер к программе GBS.Market.
Настройка ККТ, работающих через драйвер Штрих-М, например, “Ритейл-01Ф” производится аналогично.
Информация Это технически сложная статья. Если вы не уверены, что справитесь самостоятельно - закажите настройку вашей кассы на платной основе, заполнив заявку.
Установка драйвера ККМ Штрих-М¶
Перед тем, как выполнить настройку подключения к кассе, необходимо скачать и установить драйвер.
Скачать драйвер ККМ Штрих-М¶
На момент написания статьи есть две актуальные версии драйвера для ККМ Штрих-М. Это версии 4.* и 5.*.
GBS.Market поддерживает работу с ККМ Штрих-М через обе версии драйвера. Вы можете скачать драйвер для онлайн-касс Штрих-М ниже или на официальном сайте производителя.
Информация Мы рекомендуем устанавливать 5-ю версию драйвера, т.к. она соответствует требованиям ФФД 1.2 и является наиболее актуальной.
Описание процесса настройки будет рассмотрено на примере 5-й версии драйвера.
Установка драйвера¶
Важно Необходимо учесть, что необходимо устанавливать 32-битную версию драйвера, независимо от разрядности ОС Windows, т.к. приложение GBS.Market является 32-разрядным и не может работать с 64-битными версиями драйверов!
После скачивания драйвера он будет сохранен в папке загрузок и может выглядеть так:
Запустите скачанный файл установщика драйвера Штрих-М.

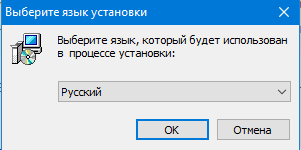

Выберите язык мастера установки.
Следуя подсказкам мастера установки нажимайте “Далее”. Рекомендуем не изменять опции установки по умолчанию без необходимости.
Дождитесь окончания процесса установки драйвера.
Когда процесс установки драйвера ККТ Штрих-М будет закончен, нажмите кнопку “Завершить”.
Определение интерфейса подключения¶
Для установки соединения с кассой необходимо определить, какой интерфейс подключения установлен в ККМ. Это могут быть:
- Локальное подключение (через com-порт)
- Сетевое подключение (ethernet, RNDIS)
- Сетевое подключение (wi-fi)
Важно понимать, что физически касса может быть подключена через USB, но протокол интерфейсом взаимодействия может выступать как com-порт (т.е. его эмуляция), так и ethernet.
Печать технологического теста¶
Определить интерфейс подключения к кассе Штрих-М можно, например, распечатав технологический тест.
Для этого:
- выключите вашу кассу кнопкой питания на самой кассе
- зажмите кнопку прогона бумаги (feed) и удерживайте ее
- включите кассу кнопкой питания
- продолжайте удерживать кнопку feed примерно 5-7 секунд, пока не будет напечатан технологический тест
Внешний вид технологического теста
Технологический тест содержит информацию о кассе, например, версию прошивки, параметры подключения к ОФД и в т.ч. активный интерфейс подключения.
На скриншоте выделены:
- Активный интерфейс RNDIS
- IP-адрес кассы: 192.168.137.111
Эти параметры потребуются для дальнейшей настройки подключения.
Просмотр подключенных устройств¶
Определить интерфейс подключения так же можно методом исключения в диспетчере устройств.
- Отройте диспетчер устройств, например, набрав в меню “пуск” в поиске “диспетчер устройств”
- Убедитесь, что касса подключена к компьютеру и включена
- Разверните ветку “Сетевые адаптеры” и запомните (или сделайте фото) элементов списка
- Выключите кассу
- Если какой-то элемент из списка сетевых адаптеров исчез, то вероятнее всего, что касса работает через интерфейс RNDIS
RNDIS адаптер при подключении ККТ Штрих-М
Если в списке сетевых адаптеров ничего не меняются при отключении/подключении КТТ, то проверьте ветку “Порты (COM и LPT)”
Изменение интерфейса подключения¶
Важно Будьте внимательны при внесении изменений в таблицы настроек. Если вы сомневаетесь в своих действиях - обратитесь в нашу службу поддержки.
Установка некорректных значений может привести к выходу ККТ из строя!
Интерфейс подключения ККТ Штрих-М можно изменить, внеся корректировки в таблицы настроек.
Важно Для изменения интерфейса подключение к ККТ должно быть уже установлено.
Откройте настройки подключения к КТТ и нажмите “Таблицы”, чтобы перейти к редактированию таблиц настроек.
Найдите в списке таблицу “21. Сетевые интерфейсы” и нажмите “Открыть”
В строке “9. RNDIS” установите значение = 1 и нажмите Enter, чтобы включить интерфейс RNDIS.
Выключите и включите кассу, чтобы изменения вступили в силу.
Настройка подключения к кассе¶
После того как интерфейс подключения к КТТ определен, необходимо выполнить настройку подключения.
Важно Настройку подключения к ККТ Штрих-М в программе GBS.Market необходимо выполнять при запуске программы от имени администратора, т.к. в противном случае настройки подключения НЕ будут сохранены!
Под "администратором" подразумевается учетная запись в Windows, а не пользователь в самой программе.
На главной форме программы перейдите в меню Файл – Настройки, а затем откройте Оборудование – Печать чеков.
Далее укажите Тип ККМ = Штрих-М и нажмите кнопку “Настроить”, чтобы перейти к настройкам подключения.
Если программа запущена из-под учетной записи, у которой нет привилегий администратора, то программа сообщим об этом.
В этом случае необходимо запустить программу от имени администратора ОС Windows или выполнить настройку подключения через тест драйвера.
Настройка подключения вручную¶
В окне настроек драйвера необходимо указать параметры подключения.
Параметры подключения к ККТ Штрих-М
Для протокола RNDIS необходимо:
- Выбрать тип подключения: TCP сокет
- Указать ip-адрес ККТ
Для работы через com-порт (или его эмуляцию) необходимо:
- Выбрать тип подключения “Локально”
- Указать com-порт ККТ
Важно Значение поля "таймаут" рекомендуется выставить в 10 000 - 30 000 мс (10-30 секунд) для минимизации количества ошибок, особенно при торговле маркируемой продукцией, т.к. ККТ в некоторых случаях может не вернуть ответ в течение установленного по умолчанию промежутка.
Поиск оборудования¶
Если затрудняетесь с определением настроек для подключения, попробуйте воспользоваться поиском оборудования.
Для этого выберите сначала один, а потом другой вариант подключения и запускайте поиск:
- Локально
- TCP-сокет

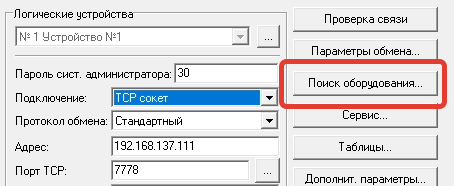

Чтобы выполнить поиск нажмите в настройках подключения кнопку “Поиск оборудования”
Дождитесь окончания поиска, выберите устройство в списке и нажмите “ОК”
Сохраните настройки подключеняи.
Проверка связи с ККТ Штрих-М¶
После выполнения настройки проверьте связь с кассой.
В настройках программы нажмите “проверить связь” для печати тестового чека
Если все сделано корректно, то будет распечатан тестовый нефискальный чек.
При необходимости можно воспользоваться проверкой статуса ККМ.
Завершение настройки¶
После завершения настройки подключения к кассе убедитесь, что остальные настройки для работы с кассой указаны корректно.
Важно проверить такие параметры, как
- Версия ФФД
- Индексы способов оплаты
- Налоговые ставки
Кроме того, необходимо выполнить настройку подключения к ОФД для передачи данных для онлайн-касс.
- Инструкция по настройке налоговых ставок (НДС)
- Индексы способов оплаты
